Products & Service
产品服务
氧化法熔铸AZS33#

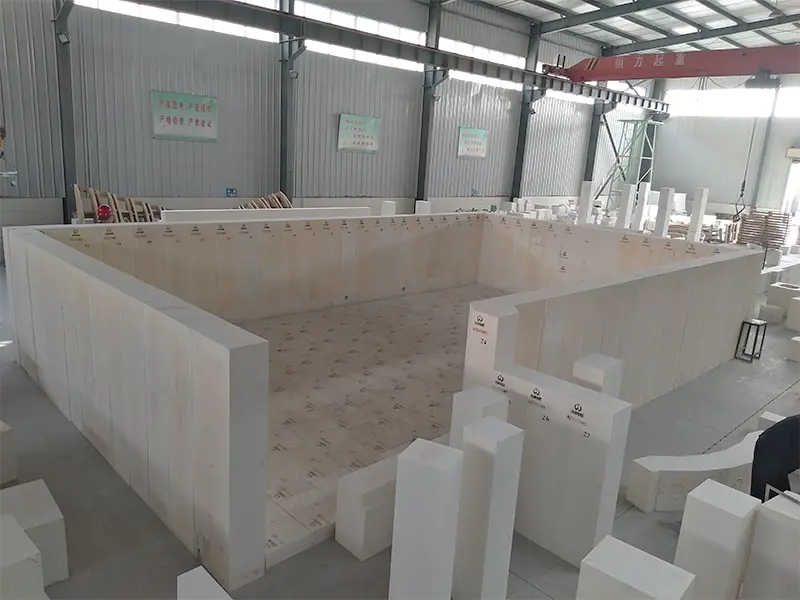

AZS- 33# 抗玻璃液侵蚀性能优秀，发泡和结石倾向低 。广泛应 用于玻璃液接触部位(如熔化 部池壁、铺底等)和上部结构 (如熔化部胸墙、小炉、挂钩砖 等)。
- 18503811656

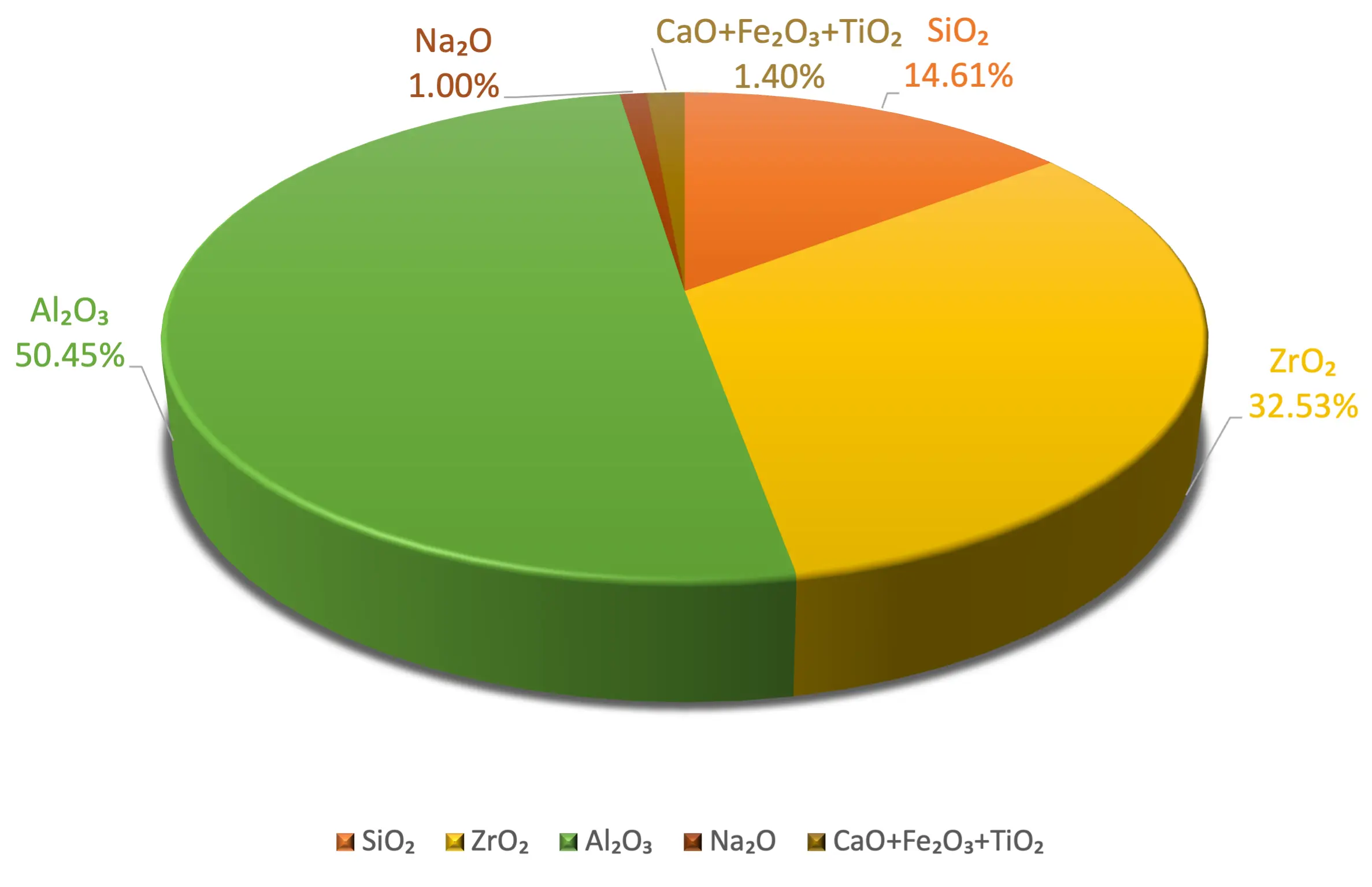

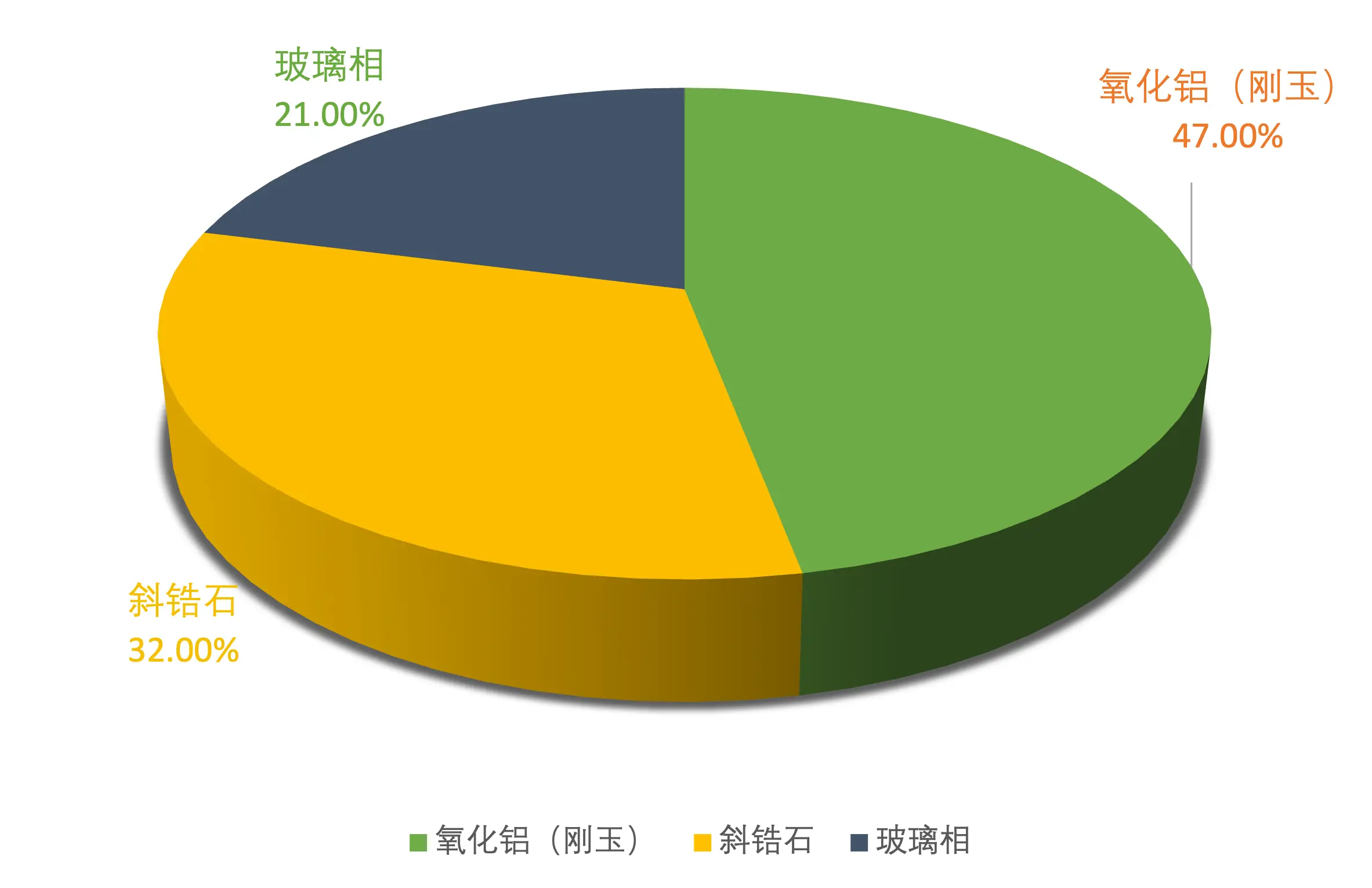

理化指标
| AZS-33# | |
| SiO₂ |
≤16 |
| Al₂O₃ | 余量 remain |
| ZrO₂ | 32-36 |
| Na₂O | ≤1.45 |
| Fe₂O₂ + TiO₂ + CaO + Na₂O | ≤2.5 |
| 玻璃相渗出温度 exudation temperature of glass phase | ≥1400 |
| 0.2Pa下荷重软化温度 refractoriness under load of 0.2MPa(℃) | ≥1700 |
| 抗玻璃液侵蚀 anti-corrosion rate of glass liquid (1500℃36hr,普通玻璃ordinary glass)mm/24hr | ≤1.5 |
| 气泡析出率 bubbling tendency(1300°、10hr,普通玻璃 ordinary glass)% | ≤2.0 |
| 容量 density (g/cm3)普通浇铸 normal casting 倾斜浇铸 tilt casting | ≥3.45 |
| 准无缩孔浇铸 end cut | ≥3.6 |
| 无缩孔浇铸 void-free casting | ≥3.7 |
